航盛(原沈飞)LFJ系列立式分级机

立式分级机原理

物料经给料机构进料口进入分级机后,被立式分级轮上的分配盘均匀地分配并抛入挡环,落入分级区。分级空气进入螺旋形的风腔,通过导流盘叶片以向心方向流入分级轮,满足粒度要求的细粉在分级区重力作用下分离出来。细粉与分级空气一起高速流动并进入细粉捕集系统,然后从分级空气中分离出来。粗粉落入分级机下部由带气密封的电动排料阀排出。
沈飞LFJ系列立式分级机选型参数表
型号 分级粒径D97(微米) 最大转速 流量(m³/H) 分级轮功率(KW) 处理量(T/H)
260型 20-90 2000 2500 5.5 1.5-2.5
400型 20-90 1600 4000 7.5 2-4
630型 20-90 1250 6300 11 3-6
800型 20-90 800 10000 15 6-10
1000型 20-90 630 16000 22 10-20
1250型 20-90 500 25000 37 20-50

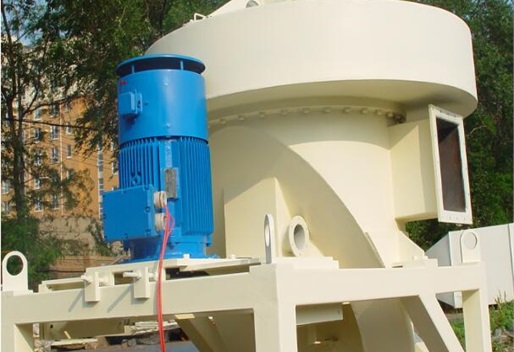

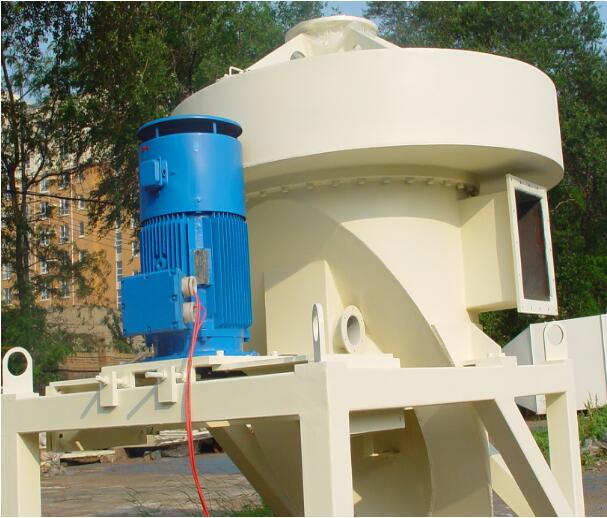

实物参考照片
