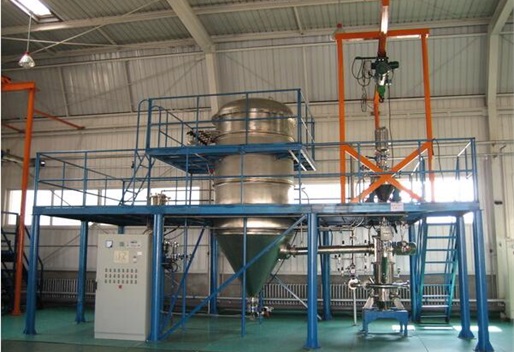

闭环气流磨(QLM-3C)



QLM-3C闭环气流粉碎机是性价比最高的闭环(惰性气体)气流粉碎机,也是目前市场保有量最大的闭环气流粉碎机。广泛应用于铁粉、钴粉、镍粉、铜粉、铝粉、锌粉、铬粉、银粉、钛粉及合金粉。金属粉从生产工艺分为电解粉,水雾化粉、氨雾化粉、氧化还原法等多种类型,各种类型的生产的金属粉,如需要对粒度的分布范围及细度中位值进行控制都需要采用气流粉碎机或者气流分级机进行处理。

该型号生产的产品,可以做到粒度分布最为狭窄,细粉、粗粉含量比例微调,最大颗最佳效果控制在5微米,一般材料通过20微米刮板测试。


设备组成
喂料系统、粉碎分级系统、旋风收集系统、脉冲布袋除尘系统、空压机、储气罐、油水过滤器、惰性气体循环系统、PLC控制柜。


设备参数

  1. 原料细度:小于3毫米;

  2. 产品细度:中位值0.8-25微米可调;

  3. 产品产量:35-1000KG/H;

  4. 分级电机最高转速:4000转/分钟;

  5. 收尘器过滤面积:48-60平方米;

  6. 空压机压力:不小于0.75MPA;

  7. 空压机气量:大于20立方/每分钟;


自动化控制:

采用PLC集成控制柜控制,采用大于7寸工业触摸屏操作,功能包括:声光报警、过载保护、热保护、短路保护、缺相保护、程序起停、故障记录、条件控制、附属设备的控制等。(全自动控制,设有故障监测、运行状态显示等功能。控制方式:程序自动启动、停止或手动启动、停止。显示:显示电网电压、主要子系统电流、分级轮转速工艺点压力、负压值等等。


装机功率:
粉碎系统整机功率10KW,其中分级电机7.5KW,其他配套3KW。
空压机功率110KW或者132kw或者160kw,根据具体物料选择。


占用空间:粉碎系统:7*4*6米;空压机6*2*2米。


QLM-C系列气流粉碎机产能对比表(仅供参考)

型号

产能对比

耗气量≥m³/min

装机功率KW

QLM-1.5

0.6

6

5

QLM-2

1

10

6

QLM-3

2

20

10
