氢氧化镁因其独特的亲水性和较高的表面能，在过量使用时，降低了高分子基材的加工性能和力学性能。故此对氢氧化镁进行表面改性，可改善与有机高分子材料不相容的缺点，提高加工性能和力学性能。
我公司采用专有技术进行改性，获得国家发明专利《高包覆率氢氧化镁改性方法》，改性后的产品具有高包覆率、高产品活性等特点，提高了与有机高分子材料相容性，最终提高了其应用后的加工性能和力学性能。
技术指标：
|
项目 |
化学法 指标 |
矿法指标 |
|
|
优等品 |
合格品 |
||
|
氢化镁【MgO】质量分数/% |
≥67.5 |
≥61.0 |
≥59.0 |
|
氧化钙(CaO)质量分数/% |
≤0.1 |
≤1.8 |
≤2.0 |
|
盐酸不溶物质量分数/% |
≤0.1 |
5.0 |
7.0 |
|
水分/% |
≤0.4 |
≤0.4 |
≤0.4 |
|
铁(Fe) 质量分数/% |
≤0.005 |
≤0.25 |
≤0.3 |
|
激光粒径(D50)/ μm |
≤12 |
≤12 |
≤12 |
|
灼烧矢量/% |
≥31 |
≥29 |
≥29 |
|
白度 |
≥97 |
≥87 |
≥85 |
|
包覆率/% |
≥ 95 |
≥ 95 |
≥ 95 |
|
可根据客户要求提供不同粒度的产品。包装方式可自选。 |
|||

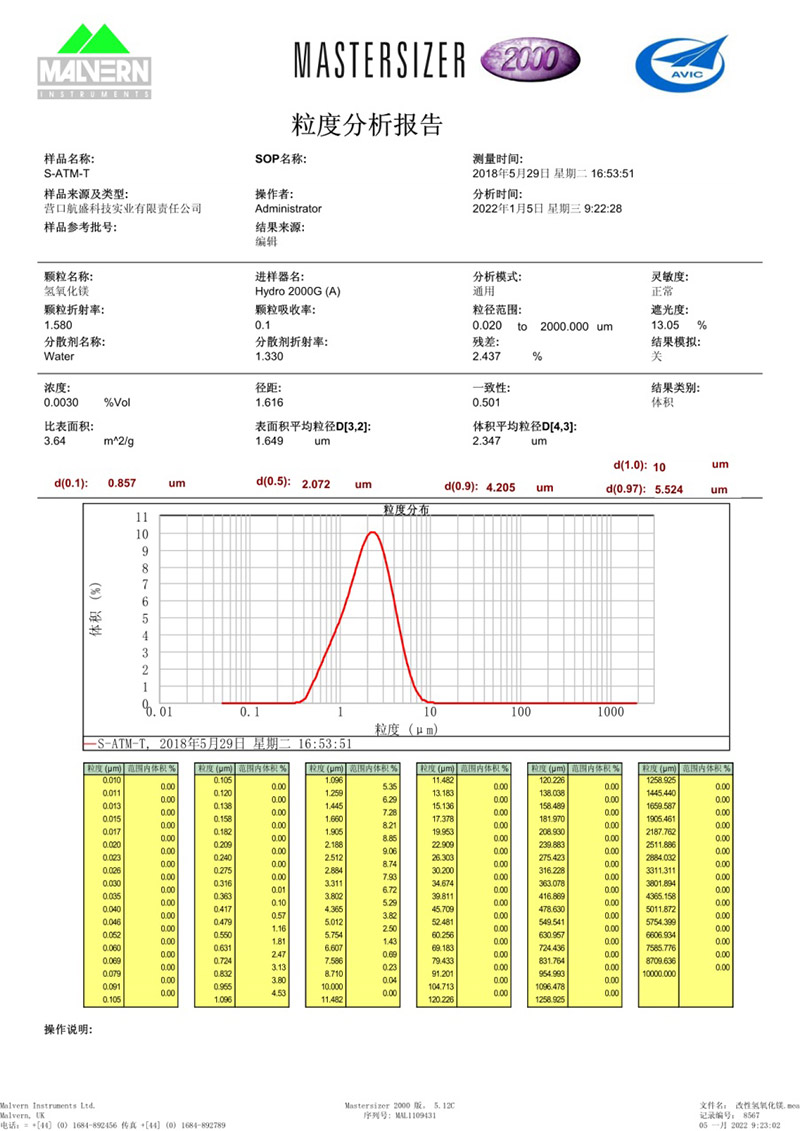

化学法氢氧化镁8000目改性后典型马尔文粒度分布图：
我公司可根据客户要求可使用硬脂酸盐、硅烷偶联剂、铝酸酯、钛酸脂、有机硅等对粉体表面进行处理，以到达不同有机高分子材料对改性剂的要求。
8000目改性后物料流动性和力学性能有显著提高，
试验配方：
LDPE 30
EVA 70
SA
2
MDH 50,100,150
性能对比如下：

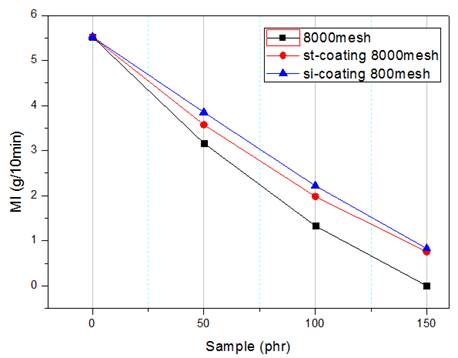

使用硬脂酸和硅烷改性后对熔体流动速率有显著提升，硅烷效果优于硬脂酸

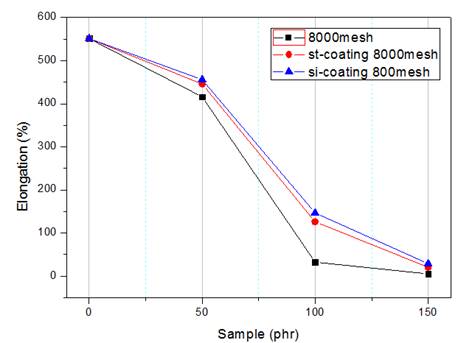

使用硬脂酸和硅烷改性后对断裂伸长率有显著提升，硅烷效果优于硬脂酸
